1. 设备名称：船载稳定平台

2. 设备型号：WDPT-2401

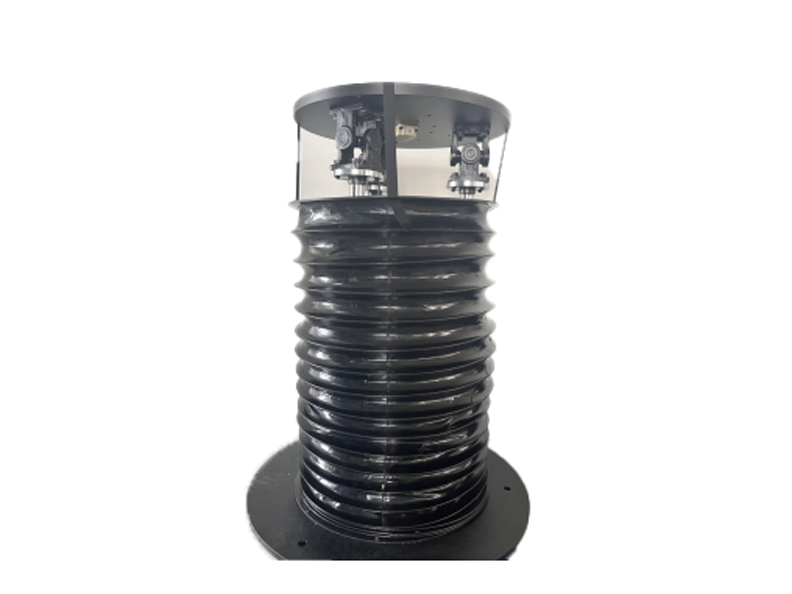

3. 产品实物图：

4. 产品简介

WDPT-2401用于检测海浪引起的舰船姿态变化信号，反向控制上平台运动，进而实现舰船海浪中颠簸运动补偿，有效隔离舰船的纵摇、横摇运动。该产品可根据客户需求，选择任务载荷，从而满足多场景使用；主要功能部件采用SUS316L不锈钢材质，具有良好的防尘防水功能，防腐能力强，整机可达IP67防护等级，可在近海环境中可靠工作。

5. 产品特点

l 自稳定：实时测量下平台运动姿态给微型控制器，控制器解算后控制伺服电缸做反向补偿运动，上工作平台处于相对水平状态；

l 用途广：可搭载光学仪器、测量仪器、卫星雷达、转台等设备；

l 控制可靠：采用高精度传感器采集数据，控制器对数据进行姿态解算，控制上台面运动以达到稳定状态；

l 环境适应性强：选用刚强度铝合金和不锈钢材料，采用物理、化学密封，IP67防护等级，防雨、防尘、防盐雾腐蚀、适用于近海恶劣环境。

6. 产品参数

1）角度控制

稳定范围    俯仰：-10°～+10°

横滚：-10°～+10°

稳定精度    振幅：±10°，周期：≥2″，稳定精度：≤0.5°；

振幅：±10°，周期：≥3″，稳定精度：≤0.1°；

2）接口指标

电源接口    48V(DC)

功率      800W

通讯接口    RJ45

3）物理特性

产品重量    45kg

负载能力    ≥15kg

包装尺寸  500mm*500mm*450mm

4）环境指标

工作温度    -20℃~50℃

贮藏温度    -40℃~60℃

7. 应用场景:

海上缉私、海防监视、执行海上救援任务

售后服务承诺

本公司对售后服务以及技术支持做出下列承诺和保证：

一、从项目总体验收合格之日起，我公司提供此设备免费维护1年。

二、在质量保证期内，我方可以随时找到相应的技术人员处理本项目的技术问题，我方在接到用户电话、传真通知后，1小时内响应，一般问题一天内解决，重大问题三天内解决。特殊情况无法修复的，质量保证期内我方无条件更换新备件，若我方未能按时处理，用户有权自行处理，所发生的费用由我方负责（在合同经费中扣除）。

三、针对系统管理人员提供现场培训，培训内容包括应用软件操作、操作系统、开发工具软件、系统硬件等内容的培训。

四、我方将长期提供优良的技术支持，保修期间的维护服务不收取任何额外费用，保证期后，我方承诺仍根据合同要求向业主方提供技术服务。

五、远程技术支持

当系统出现故障，我公司可通过远程技术指导，进行故障分析、问题定位并提供解决方案。对系统进行的任何配置、数据改动及其可能对系统和业务造成不良影响的操作，确保用户清楚后果并经用户确认后进行。

培训承诺

一、培训目的

技术培训是项目工作的重要组成部分，优质的培训可以为用户培养一批合格的技术人员，帮助用户更好地承担系统的日常维护方法。

培训的目的是为了使用户单位的技术人员了解、掌握本系统所涉及的各种技术和设备，更有效和更全面地应用、管理系统。对于一般工作人员，能灵活使用操作本系统，对于系统管理人员和技术人员，要能够达到独立操作、分析、判断、解决、排除系统一般故障问题。

我方为本产品提供技术培训，可以帮助用户方技术人员尽快了解产品相关硬件及软件系统原理、规范方法，并熟练掌握软硬件设备使用维护方法，从而为用户培养一批过硬的技术骨干和专家队伍，为本次项目的安全可靠运行提供人员和技术保障。

二、培训方式

1、现场培训

在定制类产品研制和调测期间，用户单位有权派出技术人员参加，我方现场技术人员负责提供技术咨询，同时根据最终用户的具体安排，我方负责对各项目节点提供现场培训。通过现场培训，可以使用户方使用人员尽快掌握系统软硬件设备安装、配置、诊断、管理、维护等方面的知识，并具备一定的动手能力。保证用户项目维护人员能够对其节点有比较全面的了解，将来实际维护中能够熟练地操作。

2、集中培训

为了保证产品交付后维护工作的顺利运行，我方将组织安排用户方相关技术人员进行集中培训。集中培训主要分为理论培训和实操培训。通过集中培训使用户管理专家和技术维护人员尽早了解用户项目的整体架构，掌握系统相关技术，并对项目相关技术和设备的实际配置有较为直观的认识和感受。通过集中培训，帮助用户建立一套维护操作保障班子，掌握一定的理论知识和具备一定的实际操作经验，能够独立完成本系统的技术保障和操作、使用维护任务。

3、培训目标

l  保证受训人员能够了解本产品设备及系统结构；

l  保证受训人员能够对有关软硬件设备安装、配置、诊断、管理、日常维护工作有较为直观的认识和感受；

4、培训时间、地点安排

l  培训时间安排：

我方建议培训时间为3个工作日，具体培训时间由双方协商确定。

l  培训地点安排：

我方建议培训地点为项目现场，具体培训地点由双方协商确定。

5、培训费用及组织

l  培训费用：免费，我方负责提供培训教师、培训教材。

l  培训组织：由我方现场施工技术人员组织培训。

6、培训内容

项目现场培训的主要内容如下表所示：

系统培训内容

集中培训是定制产品在公司研制完成后，我方对用户所有参与操作和使用维护管理人员进行专项集中培训，主要目的在于对前期未参加现场培训的人员进行全系统专业的讲解，让这些学员掌握相关的理论知识和具备一定的实际操作经验，能够独立完成本装置的技术保障和操作、使用维护任务，同时巩固加深前期参与现场培训的人员对本套系统的学习。

7、培训课程：

培训课程主要分为理论课程和实践培训。具体集中培训内容和时间如下图所示：

1)   产品实物讲解

此次培训环境主要就研制设备实物进行现场讲解，针对系统整体架构，组成以及各部分功能进行详细的说明，让用户在理论课程中对整个系统有更加直观的认识。

2)   理论培训

理论培训中，主要为用户提供产品组成、工作原理、操作维护使用方法进行授课培训。我方负责组织编写培训教材，主要以PPT形式进行讲解。

3)   理论考核

理论考核采用闭卷考试的形式进行，我方授课人员就培训内容进行出题考核。题目分别为选择题，填空题和问答题，共计100分。

4)   理论答疑

理论答疑是在理论培训结束后，用户相关技术或操作人员对理论知识点存在疑问，需要我方技术人员解答组织的一次讨论课程。用户需要将存在的问题填写至用户理论答疑表格内，我方根据表格内容详细解答。目的主要在于留存备份，后期如果有同样疑问的用户人员可以参考理论答疑表格。

5)   实践培训

通过理论培训让用户对设备有了初步的了解和认识，实操培训主要以设备的实际操作、维护为主，辅以教学研讨，加深学员对全系统设备构成及实际操作理解与掌握。教学过程中安排学员与工程师技术交流，共同对系统使用方式及软件人机界面等进行分析改进。
